Гидравлический привод применяется там, где необходимо получить значительное усилие при сравнительно компактных размерах исполнительного механизма. Его можно встретить в промышленном оборудовании, прессах, станках, подъемных механизмах, испытательных установках и различных технологических линиях. Источником рабочей жидкости с необходимыми параметрами в таких системах выступает гидравлическая станция.
Для оборудования, рассчитанного на значительные нагрузки, применяются гидростанции высокого давления. При их выборе необходимо учитывать не только максимальное давление, но также производительность, объем бака, характеристики насоса, состав гидроаппаратуры и режим эксплуатации конкретного оборудования.
Как работает гидравлическая станция
Основная задача гидростанции заключается в создании и поддержании потока рабочей жидкости с заданными параметрами. Насос забирает масло из гидробака и направляет его под давлением к исполнительным механизмам — например, гидроцилиндрам или гидромоторам.
Работа системы регулируется комплексом гидравлической аппаратуры. Распределители отвечают за направление потока, клапаны позволяют контролировать давление, а фильтры обеспечивают необходимую чистоту рабочей жидкости. В зависимости от конструкции используются также манометры, датчики, теплообменники, гидроаккумуляторы и электронные элементы управления.
Где требуется высокое давление
Главное преимущество гидравлики — возможность создавать большие усилия. Поэтому станции высокого давления востребованы в оборудовании, где электрического или механического привода недостаточно либо его применение приводит к чрезмерному усложнению конструкции.
Гидростанции могут использоваться для питания прессового оборудования, зажимных устройств, станочных приводов, подъемных механизмов и технологических установок. Отдельные станции проектируются непосредственно под конкретную машину или производственную линию.
Давление и производительность — разные характеристики
При подборе оборудования важно не путать рабочее давление с производительностью насоса. Давление непосредственно связано с усилием, которое способен развивать исполнительный механизм, тогда как подача определяет количество рабочей жидкости, поступающей в систему за определенный промежуток времени.
Иными словами, станция может создавать высокое давление, но иметь относительно небольшую подачу. Для другого оборудования, наоборот, потребуется значительный поток масла при меньшем рабочем давлении.
Поэтому выбирать гидростанцию только по одному максимальному показателю неправильно. Необходимо рассчитать параметры всей гидравлической системы и учитывать характеристики подключаемых потребителей.
Из чего состоит гидростанция

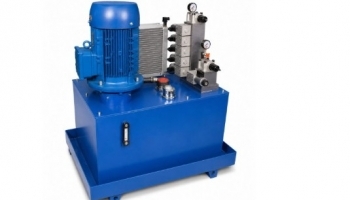

Конфигурация зависит от назначения установки, однако типовая станция включает масляный бак, насосный агрегат с электродвигателем, фильтрационное оборудование и регулирующую аппаратуру. Дополнительно устанавливаются средства контроля давления и уровня рабочей жидкости.
Более сложные системы могут комплектоваться несколькими насосами, гидроаккумуляторами, охладителями масла, электрическими шкафами и автоматикой. Конкретная схема определяется технологическим процессом, количеством исполнительных механизмов и требованиями к управлению.
