Первая в России четырехэтажная КТПМ 35/6 кВ для электроснабжения Санкт-Петербурга

В 2020 году компания «СПЕЦЭНЕРГО» приняла участие в инновационном проекте по строительству первой в России четырехэтажной модульной комплектной трансформаторной подстанции (КТПМ) 35 кВ в железобетонном корпусе для ПАО «Ленэнерго».
  • рАЗМЕр ШрИФТА
  • просмотровсегоднЯ: 3 всего: 26
  • комментариев: 0добавить коментарий
Первая в России четырехэтажная КТПМ 35/6 кВ для электроснабжения Санкт-Петербурга

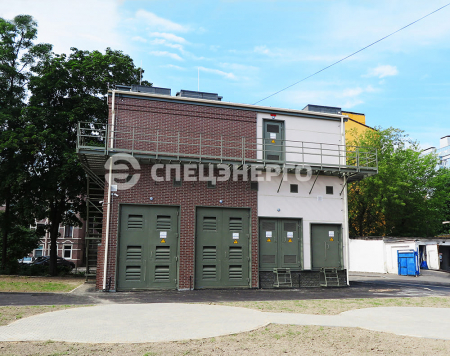

КТПМ 35 кВ расположилась в старейшем районе Санкт-Петербурга — Петроградском. Необходимость новой подстанции обусловлена высоким износом электрических сетей и удаленностью источников питания от центра нагрузок. Подстанция данного типа не имеет аналогов в России. Ее уникальность заключается в малых габаритах и высокой мощности, благодаря чему КТПМ 35 кВ можно устанавливать в условиях плотной городской застройки, на безопасном расстоянии от жилых зданий, а также подключить к электроэнергии большое количество потребителей. Для строительства КТПМ 35 кВ специалистами «СПЕЦЭНЕРГО» в короткие сроки было разработано и изготовлено уникальное сборное блочное железобетонное здание, состоящее из 24 модулей различных габаритов. Здание условно состоит из четырех этажей: - два основных этажа, в которых установлены силовые трансформаторы, КРУ-35 кВ, КРУ-6 кВ и собственные нужды; - подвал для подведения питающих и отходящих кабельных линий; - верхний кабельный полуэтаж для организации разведения кабельных линий внутри КТПМ. В законченном виде подстанция имеет габариты 12х6м и высоту 11м. Подстанция имеет I категорию надежности. Для снижения рисков аварийного отключения электроэнергии в КТПМ установлены два сухих силовых трансформатора по 12,5 МВА с литой изоляцией, которые позволяют обеспечить бесперебойное электроснабжение в случае выхода из строя одного из трансформаторов. Два трансформатора собственных нужд (ТСН) по 1250 кВА 6,3/0,4 кВ обеспечивают электроснабжение потребителей по стороне 0,4 кВ. В качестве распределительного устройства высокого напряжения (РУВН) используется комплектное распределительное устройство с элегазовой изоляцией (КРУЭ) 35 кВ GHA, производства Schneider Electric. Для распределения электроэнергии по среднему напряжению – КРУЭ 6 кВ GMA, производства Schneider Electric. Присоединение КТПМ 35 кВ к энергосистеме выполнено кабельными линиями 35 кВ от ПС 35 кВ Волхов-Петроградская (ПС 12), ПС 110 кВ Карповская (ПС 12А). Новая КТПМ выполнена с учетом современных требований, предъявляемых к проектированию и строительству подстанций для городской среды. Для повышения качества звукоизоляции облицовка внутренних стен и потолков трансформаторных камер 35 кВ выполнена шумопоглощающими плитами. На фасадах КТПМ, металлических воротах камер силовых трансформаторов 35/6 кВ и 6,3/04 кВ и на остальных открытых проемах предусмотрены акустические решетки. Вентиляторы, со стороны выброса воздуха на улицу, оборудованы шумоглушителями. Подстанция оснащена современными системами безопасности: установлена охранно-пожарная сигнализация, по периметру и внутри КТПМ 35 кВ установлены камеры видеонаблюдения, все двери оборудованы системой контроля и управления доступом (СКУД). Для наружной отделки КТМП 35 кВ использовали клинкерную плитку, фиброцементные панели и искусственный камень. Цветовые решения были подобраны с учетом сочетания цветов фасадов окружающей застройки. Таким образом подстанция не нарушает архитектуру исторического района города и не выделяется на фоне близстоящих зданий. По проекту ПАО «Ленэнерго» КТПМ 35 кВ, расположенная на ул. Гдовской, — первая из семи планируемых подстанций. Все семь КТПМ 35 кВ будут установлены в Петроградском районе и объединены в единый источник электроснабжения. Данное мероприятие позволит снизить потери при передаче электроэнергии, подключить новых абонентов к сети и повысить надежность электроснабжения существующих потребителей.
